工作機械 NCプログラム シミュレーション

工作機械シミュレーション：AlphaCUT（アルファカット）

●高精細グラフィックによる精密描画

●高速計算シミュレーション

●マクロ・サブプロ対応

●特殊・専用機械対応

●カスタマイズ可能

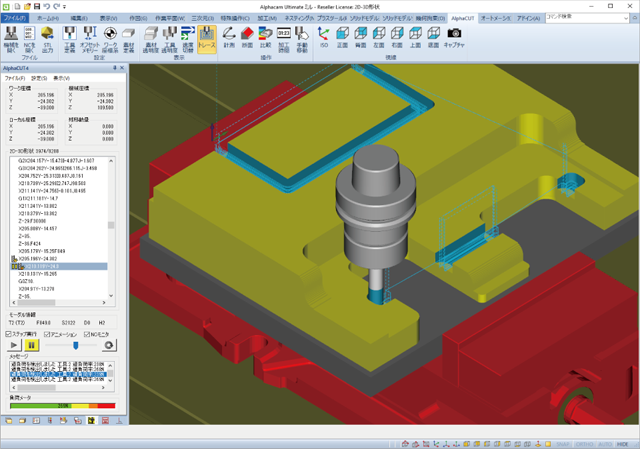

シミュレーター画面

干渉チェック

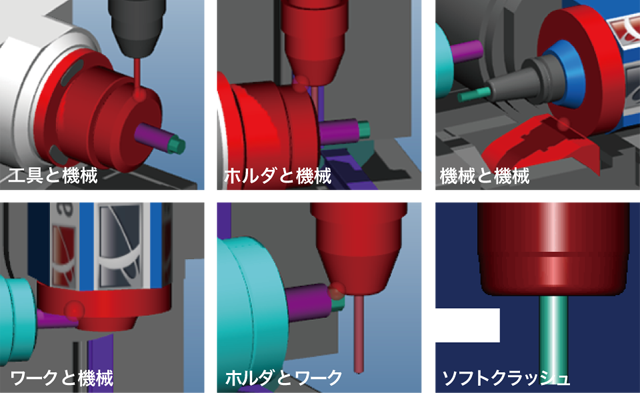

工具と機械、ホルダと機械、機械と機械、ワークと機械、ホルダとワーク、ソフトクラッシュ

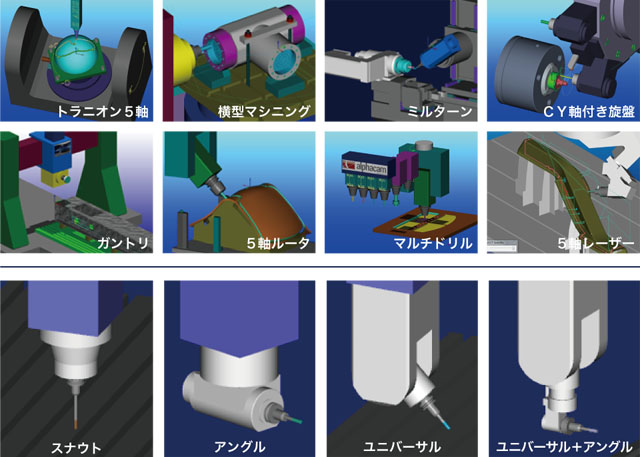

シミュレーション対応機械（マシニング / ルーター / 旋盤 /レーザー）

【マシニング】トラニオン、横型、ガントリー
【旋盤】ミルターン（複合旋盤）、CY軸付き旋盤
【ルータ】5軸ルータ、マルチドリル
【レーザー】5軸レーザー
【ヘッド】スナウト、アングル、ユニバーサル、ユニバーサル＋アングル

機能一覧

基本性能

● シミュレ ー ション
ソリッド/ワイヤ/形状として読み込み , 速度設定 , ステップ送り(移動前/後) , ブレークポイント
● 干 渉 チェック
干渉チェックチェックオン/オフ , 早送りで素材を切削 , ホルダの素材衝突 , ソフトクラッシュ , 干渉時停止指定 , 干渉時ビープ音 , ホルダ干渉長さ検出
●診断
座標(ワーク , 機械 , ローカル , 残移動量) , モーダル情報 , 入力信号 , 加工時間 , 負荷検出 , 過負荷検出 , マクロ変数 (コモン記憶型 , コモン , ローカル , ネスティング履歴 , マクロ入出力)
●手動移動
マニュアルアブソリュートON/OFF
●精度設定
表示精度 , 円弧補間 , 直線補間 , 回転軸 , 直線+回転軸

表示性能

●表示設定
内部描画/別画面描画 , 切削工具毎の色分け , 色設定(部品ホルダ背景) , 透明度設定 , ホルダ非表示 , フィクスチャの実行中の表示ON/OFF, マルチウインドウ/マルチビュー表示、 工具追跡表示機能/スクリーンショット
●工具表示
サーフェース/ワイヤ , 工具/ワーク移動
●断面表示
垂直 , 水平 , 任意方向
●視点移動
シミュレーション中に任意方向に移動 , ズーム , パン , 工具先端で視点回転
●透明度変更
ワーク , 工具 , ホルダ , ジグ

検証機能

●トレ ー ス 機 能
プレイバック機能 ,トレース線表示 (切削送り , 早送り , 工具ベクトル)
●サーチ
NCブロックからの工具表示 , トレース線ピックによるNCブロックサーチ
●NCデータ編集
1行編集(変更挿入削除) , NCデータエディタの起動と転送
●計測
座標 , 2点間距離 , 3点からの円弧半径中心座標
●精度比較
任意方向面直方向 , 差分ソリッド生成 , 削り残しソリッド表示 , 干渉ソリッド表示 , 参照線(2D形状)表示によるエッジ比較
● レ ポ ート
シミュレーション中の指定マクロ変数 内容のファイル出力
● シミュレ ー ション 結 果 の 出 力
STL出力

OSP

●OSP ニーモニック
座標計算一部
●OSP システム変数
一部

開発

●特殊機械設定作成
アルミサッシ加工機 , 樹脂フィルム加工機、 微細加工機、角ノミ、プローブ(G31.1)対応
●カスタマイズコマンド作 成
省力化コマンド , 専用コマンド 等
